BricsCAD ボーナスツール

BricsCADをもっと便利に使うツールを無償でご提供しております。

※ボーナスツールは「図研アルファテックお客様サポートセンター」からダウンロードしてください。
※BricsCADのサポートバージョン(直近2世代)のみのご提供となります。

コマンドの実行方法などの質問に関して

コマンドの実行方法は、ダウンロードファイル(zip)の中のPDFファイル、または、Readme.txtをご参照ください。
ボーナスツールに関するご質問は、お問い合わせボタンでお問い合わせください。

お電話でのお問い合わせは受け付けておりません。

※Liteグレードは旧Classicグレードとなります。

全グレード(Pro 、Lite)対象ツール

埋め込みDWG変換ツール(BJOleConverter)

Microsoft Office ドキュメントに OLE オブジェクトとして埋め込まれたAutoCADの .dwg を BricsCAD で編集できるように変換するツールです。

(OLE オブジェクト:埋め込みDWGについて)
起動しているAutoCADなどから図面内の図の一部または全部を、Office製品などに張り付けた場合、貼り付けた図はOLE オブジェクト(埋め込みDWG)となります。
Excelなどに貼り付けた図をダブルクリックすると、通常は貼り付け元のアプリケーションであるAutoCADでしか図を開くことができません。
これをBricsCADで開くようにする為に、本ツールをご使用ください。

動作対象
BricsCAD Lite 以上
Windows8.1 以降
MicroSoft Office 2007 以降(拡張子:docx,xlsx,pptx

※)動作には、.Net framework v4.0.30319 以上が必要

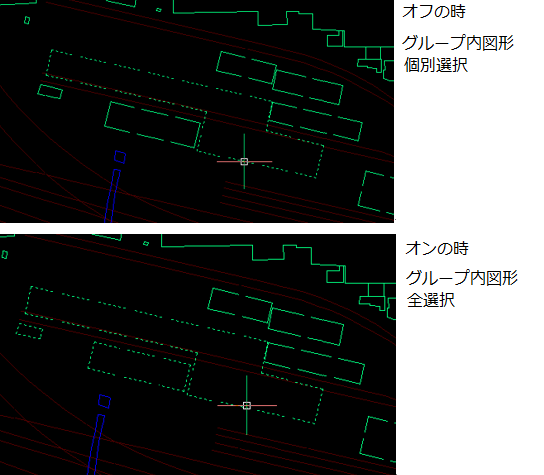

グループ化コマンドツール(BJ_Group)

BricsCADのグループ化、グループ図形の指示方法、グループ解除機能を各々、別コマンド化して、操作を容易にしたツールです。

動作対象
BricsCAD Lite 以上

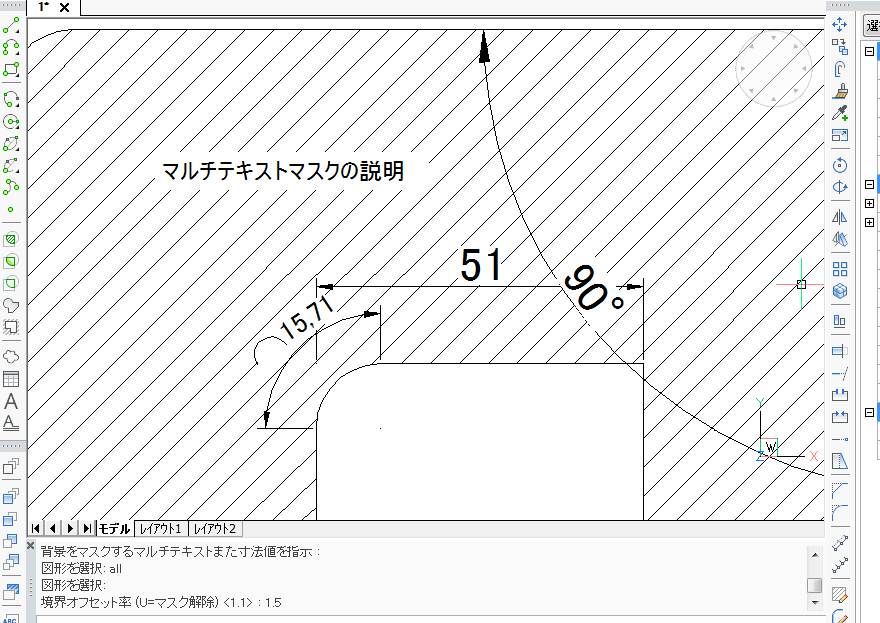

寸法マルチテキストマスクツール(BJ_Backgroundmask)

寸法、マルチテキストの下の図形をマスクするツールです。

動作対象
BricsCAD Lite 以上

座標取得ツール(BJ_Extract)

カレント図面で範囲・個別選択した線分/ポリライン/3Dポリライン/点/テキスト/マルチテキスト/ブロック/円の座標をテキストに抽出するツールです。

動作対象
BricsCAD Lite 以上

※V16以降では BricsCADに実装された [ツール]-[データ抽出](DATAEXTRACTION)コマンドもご使用いただけます。

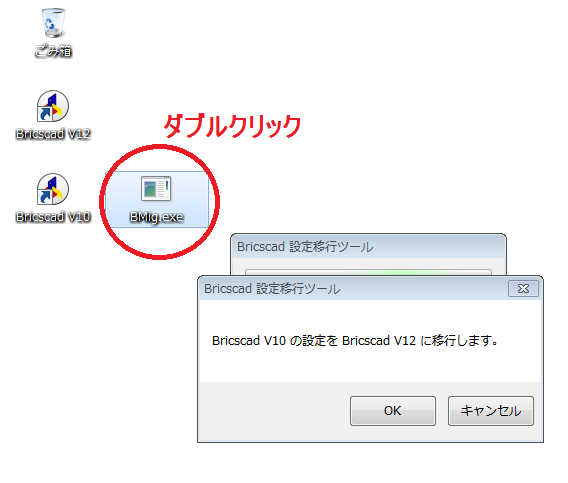

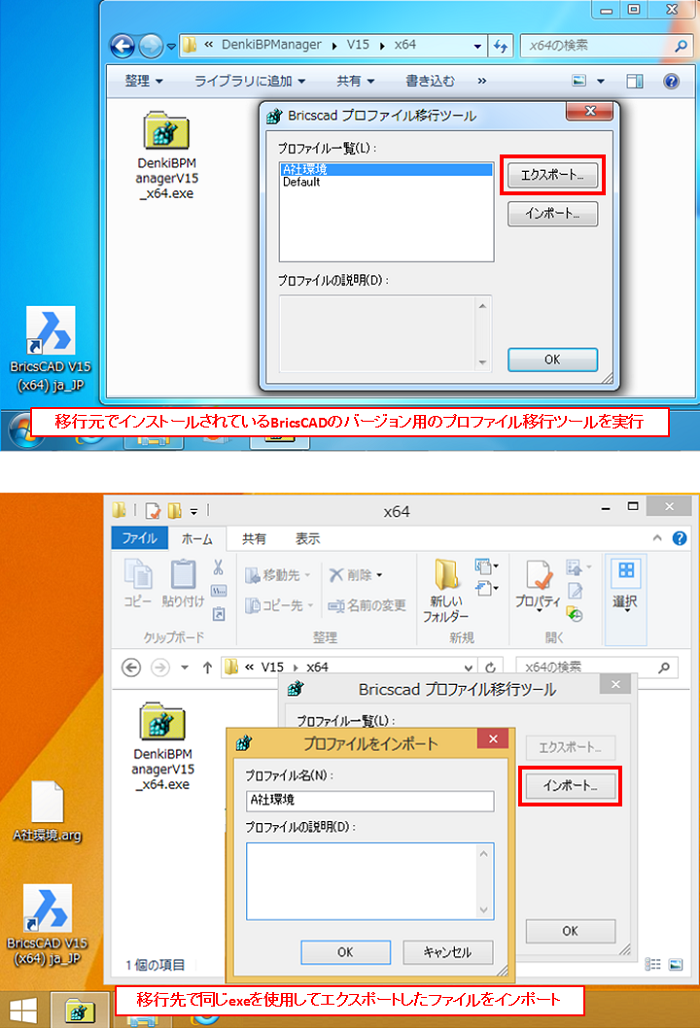

BricsCAD環境引継ぎツール

BricsCADをバージョンアップインストールした後、最初に起動したとき聞いてくる「このシステムには、BricsCADの旧バージョンがインストールされています。以前のインストール状態から、設定やファイルをコピーしますか?」に誤って[いいえ]を選択してしまったときでも、本ツールを実行すると、旧バージョンの環境を引き継ぐことができます。
また、旧バージョンをアンインストールした場合でも、BricsCAD 新バージョンを1度起動した後、本ツールを実行すると、旧バージョンの環境を引き継ぐことができます。

動作対象
BricsCAD Lite 以上

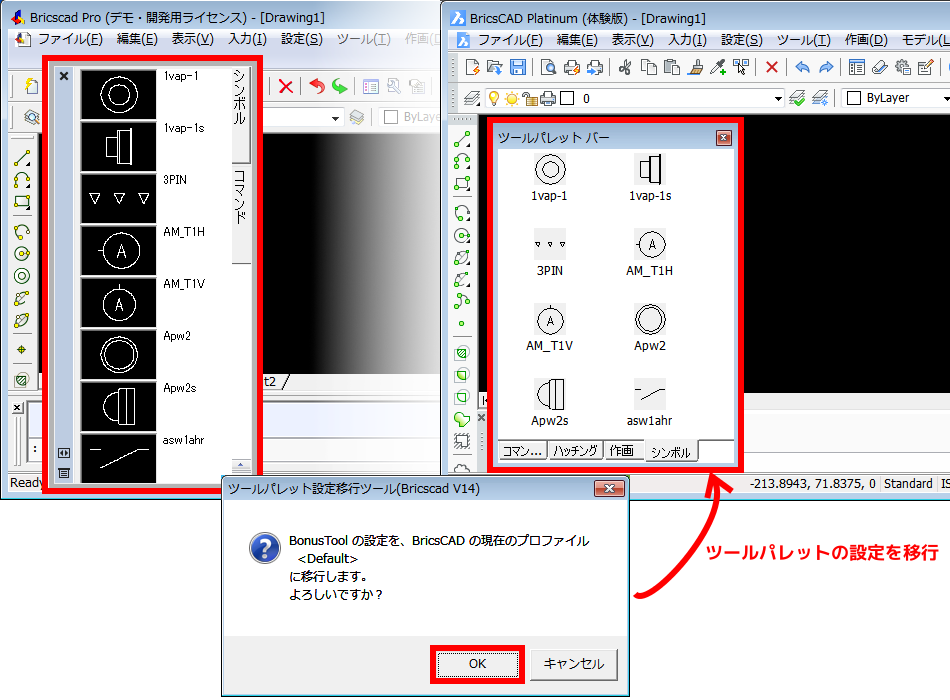

※V12から実装されましたToolPalettesの引継ぎは対象外となります。

文字(TEXT)位置合わせ変更(BJTXTAR)

図面を開く、または、文字を編集したときに文字が縦方向にずれる現象(右図参照)が発生する図面でご使用いただく為のツールです。

本ツールについて

本ツールのコマンドを実行すると、位置合わせを調整し、文字の位置を保持します。その結果、文字を編集してもずれが発生しなくなります。目視での変化はありません。

文字ずれの例について

右図 は BricsCAD V14 以下で作成した文字とV15以上で作成した文字の文字位置合わせ比較です。
文字ずれが発生する条件は、文字スタイルがベクトルフォント+ビッグフォント(例:txt.shx +extfont2.shxなど)で設定された文字(属性含む)です。
※他の位置あわせの文字、truetypeフォントは文字位置のずれは発生しません。

動作対象
BricsCAD Lite 以上

フォントマッピングツール

BricsCADのdefault.fmp をコピーするツールです。
モジュールを実行すると、同一フォルダ内の default.fmp を BricsCAD のインストール先とログオンユーザ単位の参照先へコピーします

動作対象
BricsCAD Lite 以上

グレード Pro 対象ツール(Lite不可)

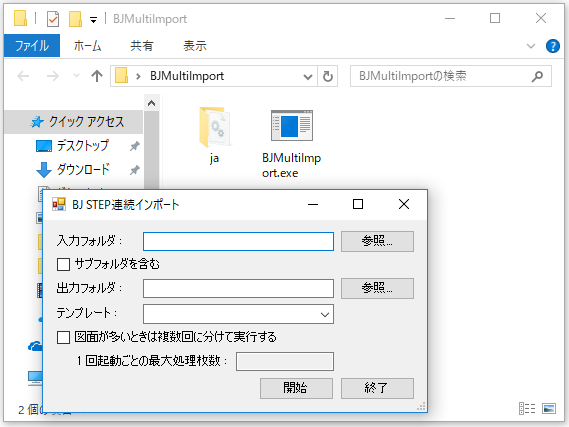

Stepファイルインポート連続処理ツール

BricsCADを起動後、.step 、.stp を連続インポートして.dwgに保存するツールです。

動作対象
BricsCAD Pro 以上
※Communicator必須

※)動作には、.Net framework v4.5.2 以上が必要

ブロック名変更ツール(BJRENAME)

図面間でブロックのコピー/貼り付けを行った際、コピー元と貼り付け先に同じ名称 のブロックがある場合、 コマンドラインに警告メッセージを表示します。 図面内にあるブロック定義の名称を一括で変更するツールです。

動作対象
BricsCAD Pro 以上

マルチ引出線補正ツール(MODMLEADER)

BricsCAD V20 以下のバージョンで作成したマルチ引出線の下線のずれを補正するツールです。

動作対象
BricsCAD Pro V23 以上
